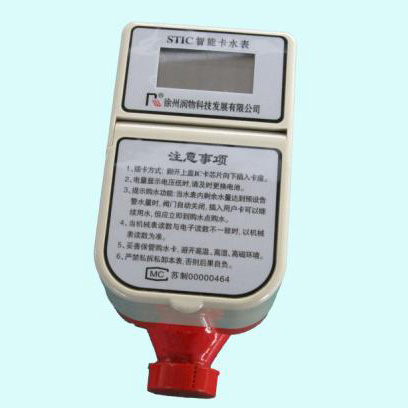

产品名称：射频卡冷水表

射频卡水表

  本水表用于计量流经自来水管道中水体积总量的流量测量仪表。基表为可拆卸水平旋翼或水平旋翼干式水表。智能卡水表是新一代水表计量高科技产品，具有一卡多表功能，高效管理避免上门抄表，节省人力和物力，有效防止欠费；管理软件实现水费、水量的监管，实现科学用水管理。

●特点

1、采用预付费技术，在冷水表和外部数据传输方面采用加密处理保证卡表不会受到攻击。

2、控制阀方面采用特殊的控制技术，大大提高了使用的可靠性。

3、可拆卸电池仓盖，用户可自由更换电池，消除了用户对电池使用寿命的担忧。

4、采用超大规模专用微处理集成电路、高可靠性设计和专业制造手段，具有防湿、防潮、抗干扰、抗攻击等优越特点。

5、产品具有预付水量、自动收费等功能，使用价格杠杆促进控制用水，真正实现节约用水。
    6、高效管理，避免上门抄表，节省人力和物力，有效防止欠费。
    7、管理软件实现水费、水量的监管，实现科学用水管理。

 8、数据自行记忆，保持时间≥10年，IC卡卡片使用寿命＞10万次。

●使用条件

温度等级：T30 T30/90

流动剖面敏感度等级：U10 D5

压力等级：1Mp  1.6Mpa

于上位机通讯方式：刷卡操作；

静态电流：≤30uA

 一次购水量最小值：1m³；最大值：9999m³

●主要技术参数

最大允许误差：

1. 低区的最大误差：

 水温在额定工作条件规定范围以内时，以最小流量（Q1）于分界流量（Q2）之间的流量排出的体积的最大允许误差为±5%

2. 高区的最大允许误差：

 以分界流量（Q2，包括Q2）于过载流量（Q4）之间的流量排出的体积的最大允许误差：

--水温≤30℃时为±2%

--水温>30℃时为±3%

准确度等级：2级  压力损失等级：△p63

●示意图

●外形尺寸

●水表的选择、安装于使用

1. 建议根据供水设施的共作条件确定水表的类型、计量特性和口径、其预期的流量于水表的Q1至Q3流量相适应、

2. 水表安装必须根据水表标度盘上的提示：有“H”标识为水平安装，有“V”标识的为垂直安装，表壳上的箭头方向于管道水流方向一致。

3. 水表的上游于下游安装旋塞或截止阀，并按U10,D5（10DN，5DN）的要求安装足够长度和相同口径的直管段，以保证计量精确。

4. 如需要，可在上游阀门于直管段之间安装过滤器，下游直管段于阀门之间加装止回阀。

5. 应防止安装场所周围环境的冲击和振动导致水表损坏。

6. 应避免水表承受由管道和管件造成的过度应力。必要时，应将水表安装在底座或托架上。上、下游水管应适当固定，以保在拆除水表或断开一侧连接是，任何部分都不会因水的推力而移位。

7. 管路安装应留下必须的水表连接长度，当两端管路间距超过水表长度时，应修正管路间距，满足水表连接长度，否则间距过大强行安装造成水表螺纹或管接头或连接螺母以及法兰断裂或损坏，间距过小则无法安装水表。若水表两端的管路不在同一轴线上，应通过其他途径来修正管路在同一轴线上，满足水表的安装要求，否则也会造成上述现象。为了弥补水表安装中出现的长度误差和便于水表拆装，特别建议Q3≥16m³/h的水表下游选用相应口径的伸缩节。

8. 安装前应冲洗管道，防止管内石子、泥沙等杂物进入水表。

9. 为使水表能长期工作，水表内应始终充满水，建议出水口高于水表0.5m以上。

10. 应采取措施防止不利的水力条件（空气、浪涌、水锤）损坏水表。

11. 水表应防止暴晒和冰冻，冰冻期间应采取防冻措施。应防止外界环境腐蚀至水表损坏。

12. 水表在长期使用过程中，应按照当地要求进行周期检定。若管内有杂物、铁锈等沉淀物堵塞滤水网而影响准确计量，需通过制定部门重新校准，用户不得随意维修水表。

●附件

每只水表配备说明书、管接头、管接螺母、密封垫。

●质量承诺

 该产品的质量保证期一年，凡安装合理。使用正确，确因制造质量引起的内部机件损坏或故障（冻坏除外），在保证封印完整的情况下，本公司负者维修、调换。

●免责声明

 如果封印被破环或不完整，本公司不承担责任。且本公司不承担水表以外的其他相关责任（包括但不限于因水表故障导致的水计量纠纷的责任）。
